Monitor G9L Mutiparamétrico CSI + EEG + ECG + RESP + TEMP + PNI + SPO2
El concepto de monitorización de la profundidad anestésica ha sufrido cambios importantes gracias a la evolución tecnológica y por consiguiente a la aparición de nuevos equipos a precios ya asequibles a la economía de las unidades de cirugía.

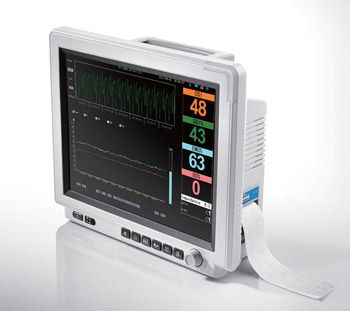

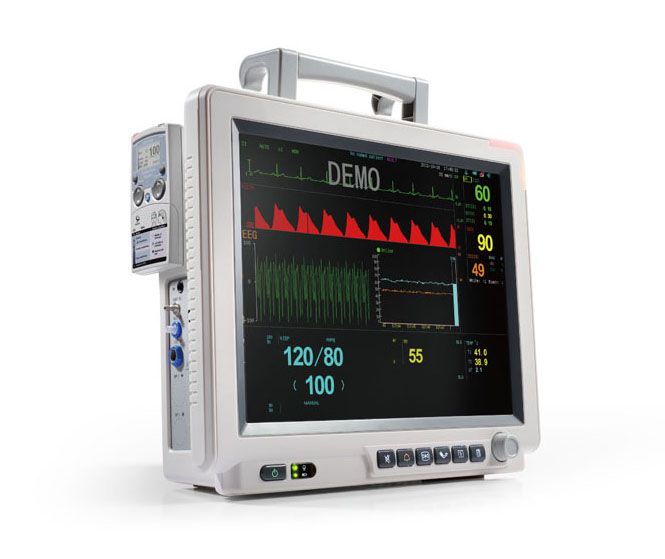

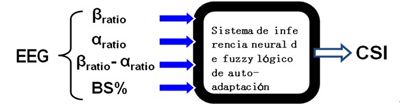

El monitor G9L de 15″ dispone de además de los parámetros vitales habituales del nuevo parámetro de profundidad anestésica CSI (Cerebral State Index) que incorpora cuatro parámetros EEG y que facilita un primer tiempo de respuesta de entre 10 y 20 segundos siendo el posterior a 30 segundos.
Este método es mucho más rápido que el conocido BIS (Bispectral Index) que usa un análisis biespectral de la actividad EEG.
G9L Vigila las Constantes Vitales del Paciente en áreas como UCI, Urgencias, Quirógrafos, Reanimación…
Características:
.Método de medición de respiración por impedancia en electrodos de ECG o tubo nasal doble
.Diseño ergonómico con asa de transporte plegable para un fácil traslado
.Sistema operativo multilenguaje: español, inglés, portugués, polaco, francés, chino, etc.

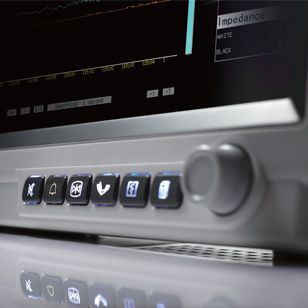

.Interfase de usuario muy fácil de utilizar con menús tipo pop-up simples y amigables
.Diseñado en bajo consumo de potencia con modo de espera y baterías de larga duración con una autonomia superior a 2 horas
.Medición rápida y precisa de presión arterial no invasiva (PNI)
.Medición del Spo2 en baja perfusión con la mas avanzada tecnología digital
.Gran capacidad de almacenamiento de tendencias históricas de hasta 360 horas
.Cálculo de concentración del fármaco, detección y análisis del segmento ST y análisis de arritmias
.Alarma configurable tanto auditiva como visual
.Destinado a uso hospitalario, emergencias, cuidados pre y post operatorios, uso en quirófano, sala de partos, terapia intensiva, unidad coronaria, terapia intermedia, y otros procedimientos especiales intrahospitalarios y extrahospitalarios
.Conexión WAN para comunicación con sistema central de monitorización
.Mantenimiento y actualización de software disponibles
.Función opcional de impresión de datos, ondas, tablas y gráficos de tendencias estadísticas
Índice del estado cerebral - CSI
CSI Estado Clínico
90 - 100 Despierto
80 – 90 Sedado
60 – 80 Anestesia superficial o sedación
40 – 60 Rango considerado adecuado para la anestésia quirúrgica
10 – 40 Anestesia profunda, acompañada por supresión de BS en la mayoría de los casos
00 – 10 Cercano al coma, BS superior a 75,cuando el CSI es inferior a 3, el EEG es prácticamente isoeléctrico
EEG sensibilidad: ±400µV
Ruido: < 2µVp-p, < 0.4µV RMS, 1–250 Hz
CMR: >140dB
Input impedancia: >50MOhm
Ratio de muestra: 2000 muestras/sec. (14 bits equivalente)
CSI y actualización: 0-100. Filter 6-42 Hz, 1 segundo. actualización
EMG: 0-100 logarítmico. Filter 75-85 Hz, 1 segundo. actualización
BS%: 0-100%. Filter 2-42 Hz, 1 segundo. actualización
Salida digital: inalámbrico a RS232 enlace (ISM 2.4 GHz)
Rango inalámbirco: 10 metros
Tamaño de Visualización: 32×17 mm
Alarmas: Alto / Bajo con límite de usuario seleccionable
Rechazo de artefacto: Automático
Rango de Sensor impedancia: 0-10kOhm / corriente de medicíon 0,01µA
Batería 9V Alkaline or regargable NiMH (6AM6/IEC:6LR61/ANSI:1604A )
Corriente de suministro 25mA (típico)
Duración de batería: Alcalina 32h (stand alone) 18h (transmisión inalámbrica)
Duración de batería: Recargable 12h (stand alone) 8h (transmisión inalámbrica)
Peso: 130 g.con batería
Dimensiones: 114x60x31 mm
Clasificación:Suministro de electicidad interna/ Clase II, tipo BF, Uso continuo
Sensores: Danmeter Neuro Sensores
Longitud de Cable: 195 cm/77” con 35 cm/14” split
Montaje: Velcro strip (42mm x 25mm)
Memoria Datos: 18 horas
Idioma de Monitor: Inglés, español, francés, alemán, griego, italiano, holandés, noruego, portugués, finlandés, sueco, danés, etc.
ECG
Entrada: ECG cable de 3/5 vías
Derivaciones: I, II, III, aVR, aVL, aVF, V.
Ganancia: 1/4, 1/2, 1, 2, 4
Velocidad de barrido: 6.25, 12.5, 25, 50
Rango F.Cardiaca: 1.5-300BPM
Exactitud F.Cardiaca: 1% calibración 1mV
SPO2
Tipo de medición: forma de onda y valores numéricos
Rango SpO2: 0—100%
Precisión: 1%
Rango pulso: 30-250BPM
Precisión: +/-1 bpm
PNI (Presión no invasiva)
Funcionamiento: Método oscilométrico
Perfiles de medición: Adulto, pediátrico y neonatal.
Parámetros de medición: Sistólica, diastólica y media
Método de medición: manual, automático y continuo
Unidad: mmHg o kPa (seleccionables)
Precisión: +/-2 o 3mmHg
Gases anestésicos (opcional)
Método: absorción infrarroja
Gas: Co2, N2O, Des, Iso, Enf, sev, Hal, O2
Rango de medición: Co2:0-30% ; N2O:0-105% ; O2:0-105% Enf ; Iso ; Hal:0-30% ;sev:0-30% ; Des:0-30%
Datos de salida: FI y ET
Detección de mezcla de agentes
Respiración
Impedancia torácica y tubo nasal doble seleccionables
Rango de medición: 0-120ppm
Precisión: +/-1ppm
Resolución: 1ppm
Temperatura
Rango de medición: 25,0-45,0ºC
Precisión: ± 0.1ºC
Resolución: 0.1ºC
Tiempo respuesta: ? 3 minutos
EtCO2 (opcional) main/sidestream
Rango de medición: 0-150mmHg(0-19.7% 0-20kpa)
Precisión: +/-2mmHg
Frecuencia respiratoria: 0-150ppm
Precisión: +/-1ppm
Presión Invasiva (opcional)
Rango de medición: -1.3~40KPA(-10~300mmHg)
Canales: 2 canales
Sensibilidad del transductor: 5MV/V/mmHg
Unidades: Kpa o mmHg
Gasto cardíaco (opcional)
Rango de medición: CO: 0,1-20,0L/min ; TB: 23/43ºC ; TI: 0-27ºC
Resolución: CO: 0,1L/min ; TI:0.1ºC ; TB: 0.1ºC
Precisión: CO: ±0.2 L/min o ±5% ; TB: 0.2ºC ; TI:0.2ºC
Paramétro de salida: Cálculo hemodinámico
Requisitos de potencia
Entrada: 100-240VAC, 50/60Hz
Ambiente
Operación: Temperatura 10–40ºC/50–104ºF ; Humedad 30–75% ; Presión atmosférica 700–1060 hPa
Transporte y almacenamiento: Temperatura 10–40°C/50–104°F ; Humedad 30–95% ; Presión atmosférica 700–1060 hPa
